Parâmetros do produto
1. Exemplo de modelo: NRV-VS-F1 30/40/50/63/75/90/110
2. Faixa de relação de transmissão: 5~100 (modelos comuns)
3. Potência de entrada: 0,12kW~18,5kW
4. Torque de saída: 15N·m~2500N·m
5. Velocidade de entrada: ≤1800 r/min (valor recomendado)
6. Formulário de instalação: Tipo de flange (interface de flange especial tipo F1, adequada para motor padrão B5/B14)
7. Eficiência: 75%~92% (ajustado dinamicamente de acordo com a relação de transmissão e carga)
8. Peso: 2,5kg~150kg (aumenta com o modelo)
9. Nível de proteção: IP66 (resistência aprimorada à poeira e à água)
10. Temperatura operacional: -25℃~ 100℃ (a temperatura de tolerância de curto prazo pode chegar a 120℃)

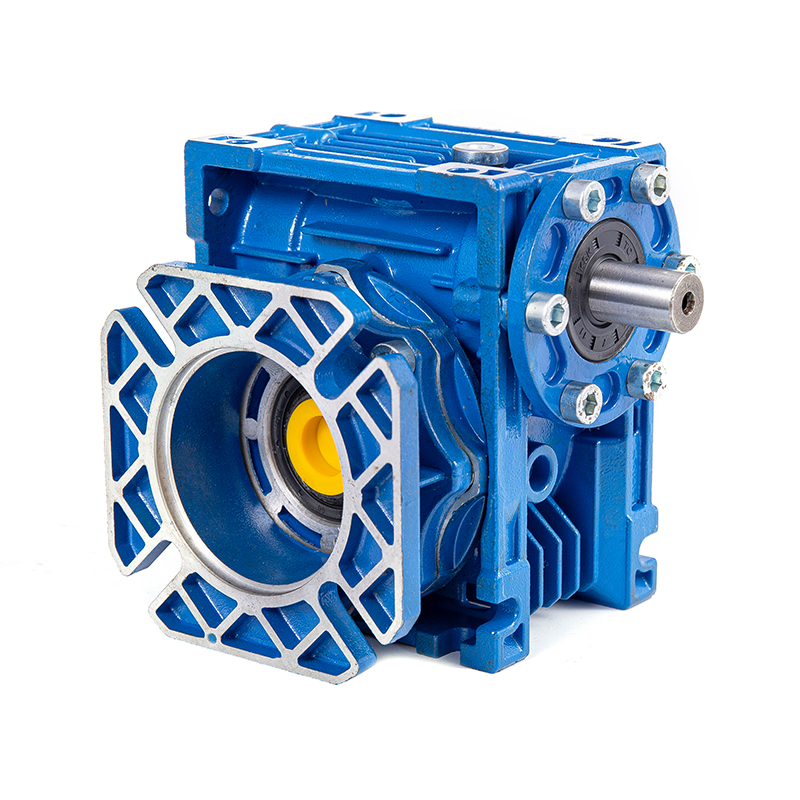

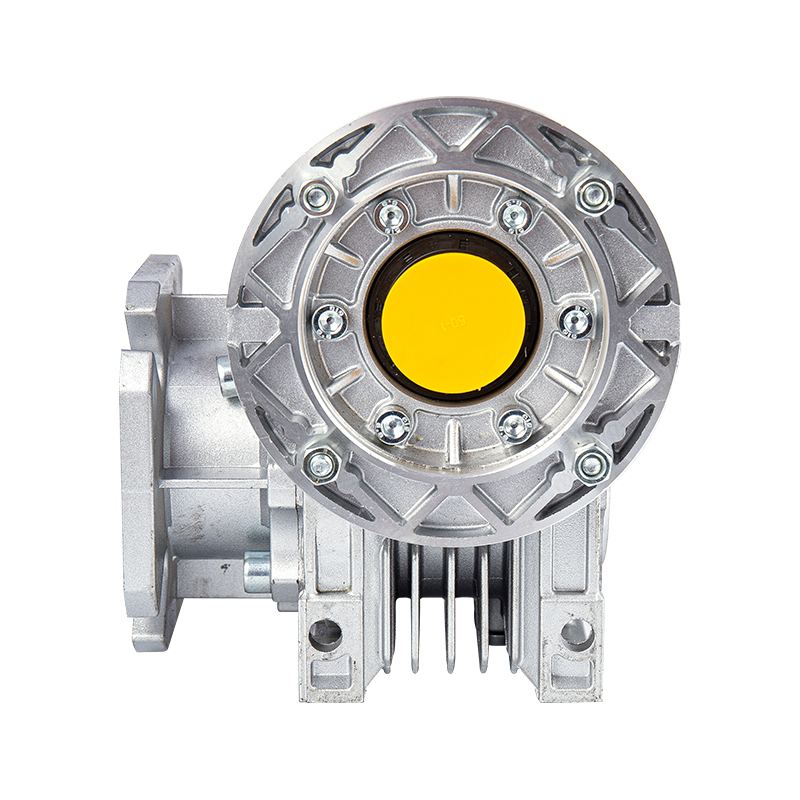

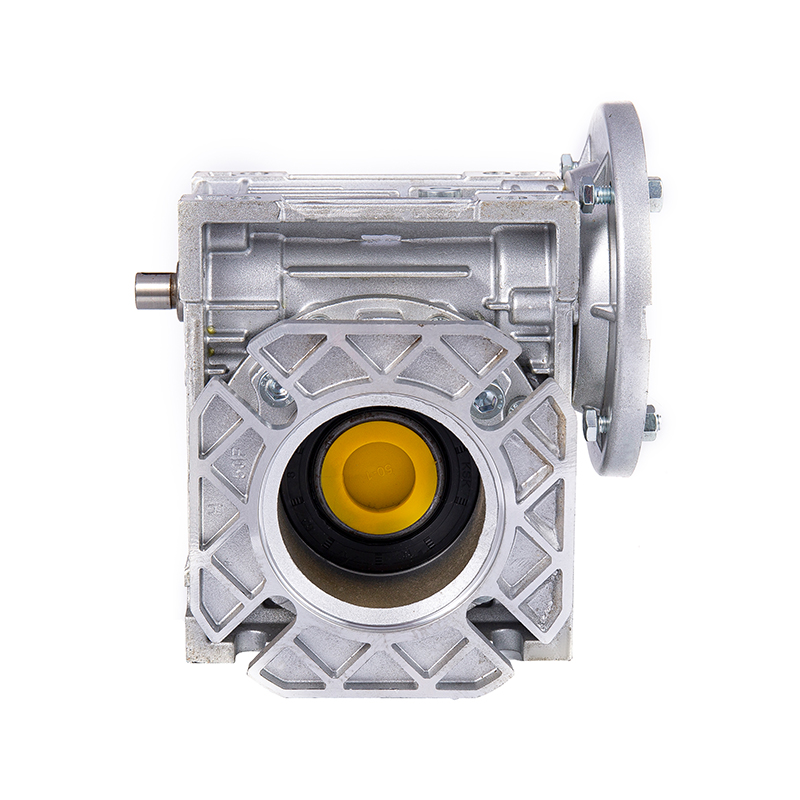

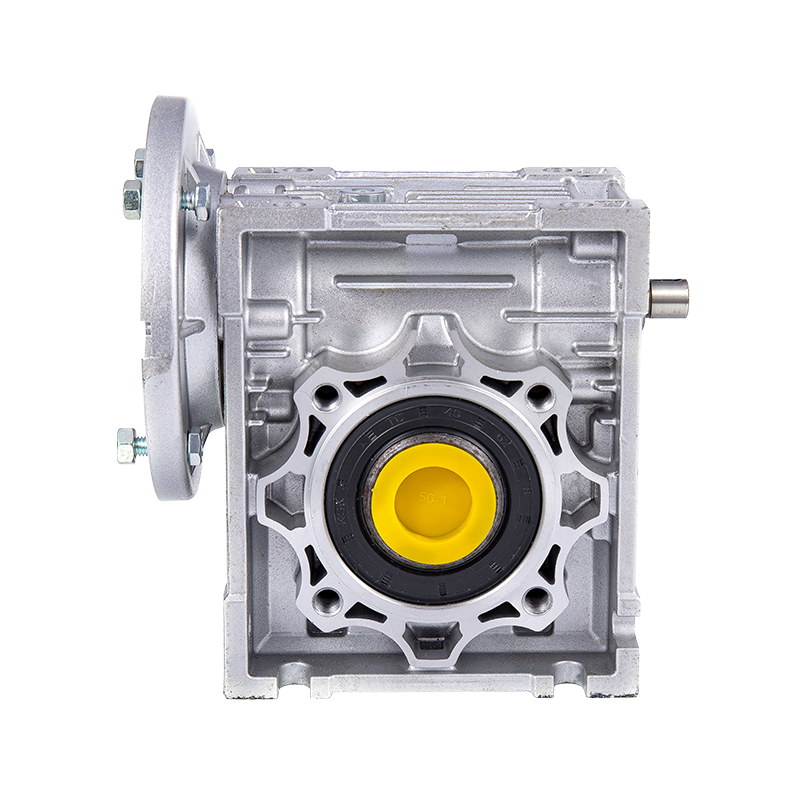

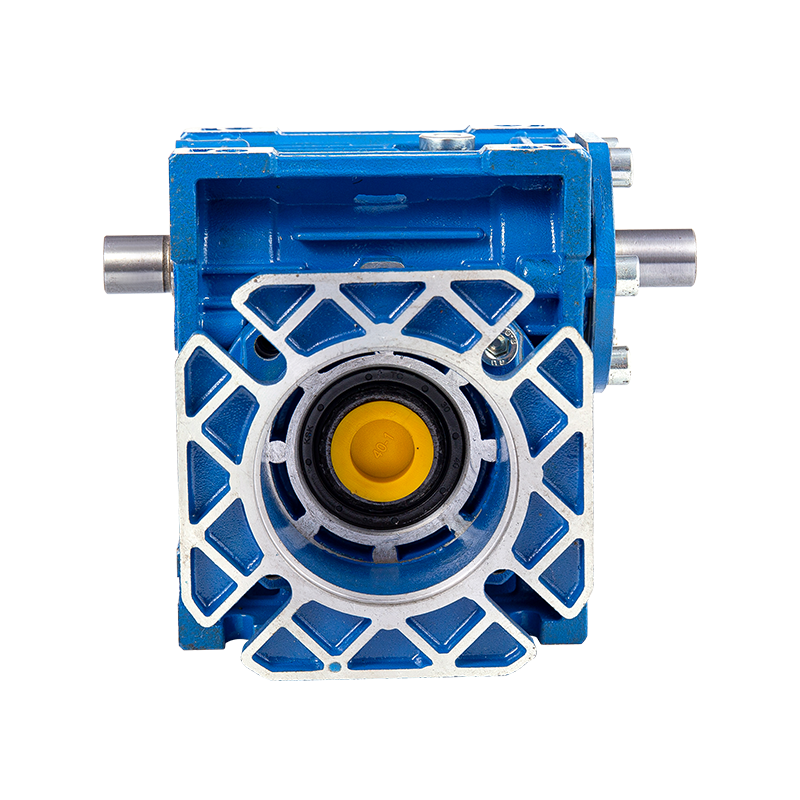

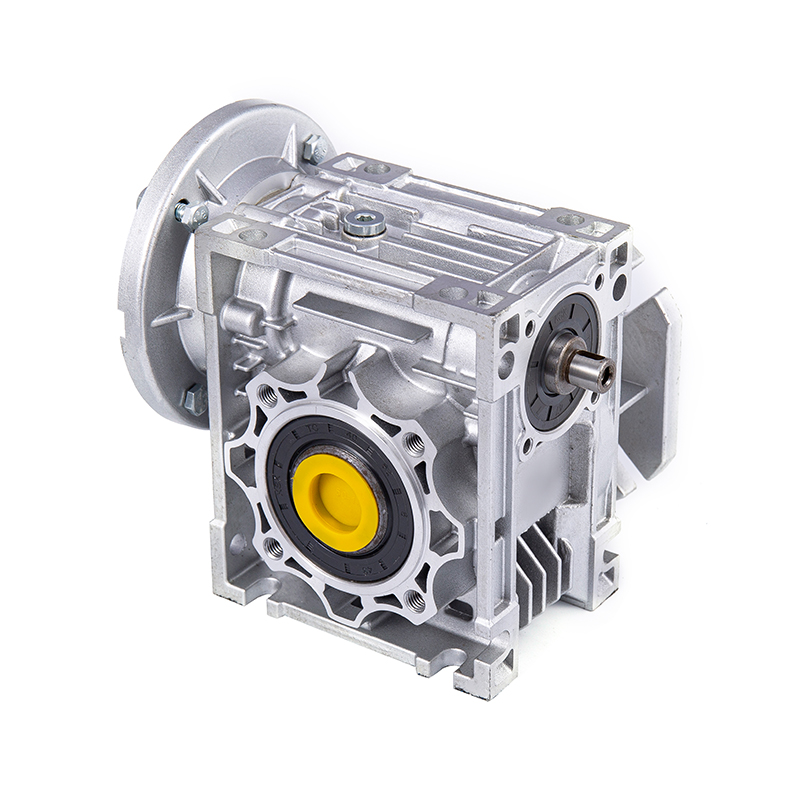

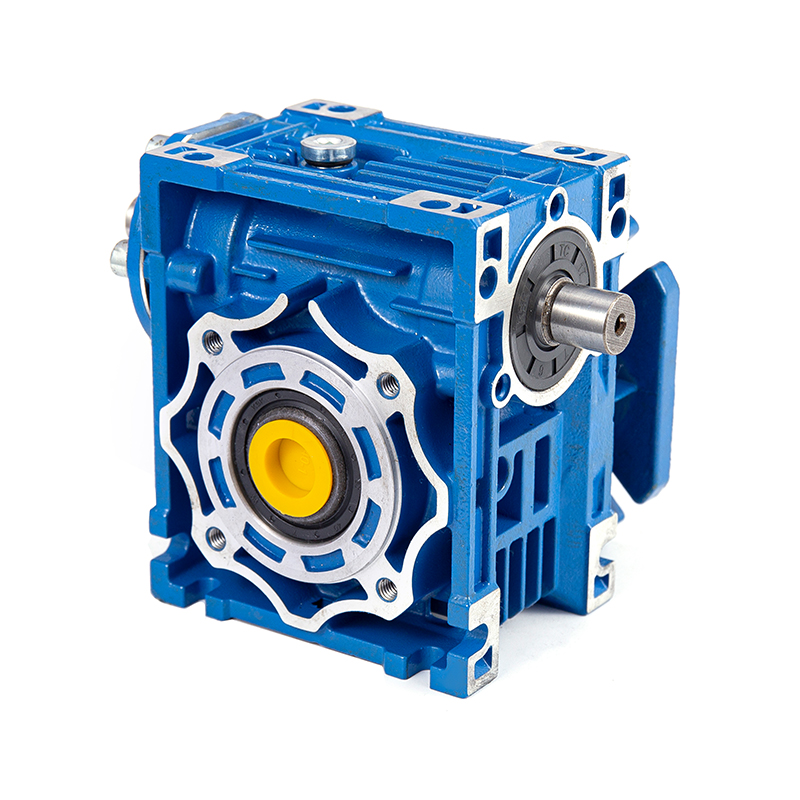

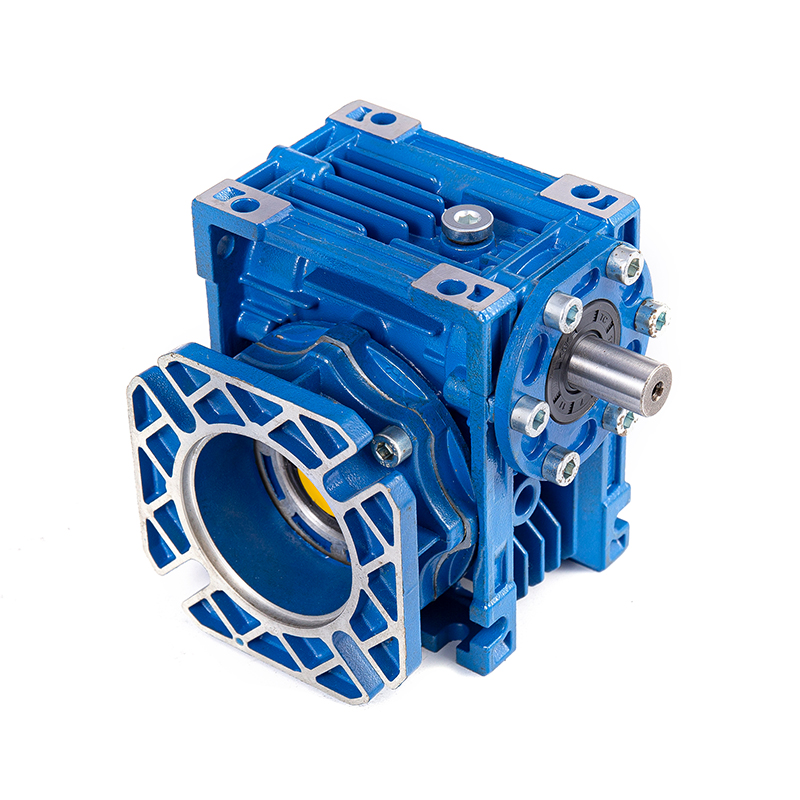

O redutor de engrenagem helicoidal NRV-VS-F1 é um dispositivo de redução de precisão baseado na transmissão de engrenagem helicoidal, projetado para cenários industriais de alta precisão e alta confiabilidade.
Seus principais recursos incluem:
- Estrutura da engrenagem helicoidal: O sem-fim adota o processo de têmpera de alta frequência de aço 45#, e a roda sem-fim usa material de bronze estanho para alcançar um equilíbrio entre alta resistência e resistência ao desgaste.
- Interface de flange especial (tipo F1): Otimize o tamanho do flange e a posição do furo do parafuso, adapte-se a servomotores, motores de passo e motores assíncronos em geral e reduza a necessidade de adaptadores de instalação.
- Expansão modular: Suporta configuração em série ou paralela de vários estágios e expande de forma flexível a taxa de transmissão e o torque de saída.
- Projeto de lubrificação: Graxa incorporada de longa duração (lubrificante de qualidade alimentar opcional), adequada para ambientes limpos.
Automação industrial: Acionamento conjunto de braço robótico, linha de montagem automatizada, plataforma de posicionamento de precisão.
- Novos equipamentos energéticos: Ajuste do suporte de rastreamento fotovoltaico, sistema de passo variável de geração de energia eólica.
- Equipamento médico: Mecanismo de rotação da máquina CT, módulo de transmissão do robô cirúrgico.
- Processamento de alimentos: Máquina de enchimento asséptico, acionamento de tanque de mistura, transmissão de energia de máquinas de embalagem.
- Transporte ferroviário: Acionamento da porta de segurança da plataforma, ajuste do sistema de ventilação do carro.
1. Transmissão de alta precisão
- A folga da engrenagem da engrenagem helicoidal é ajustável (≤0,05 mm), adequada para controle de posicionamento de precisão.
2. Melhor desempenho de vedação
- Estrutura de vedação em labirinto de vedação de óleo de lábio duplo para evitar vazamento de graxa e entrada de contaminantes externos.
3. Design resistente a altas temperaturas
- A caixa é feita de liga de alumínio ADC12 fundida, com excelente desempenho de dissipação de calor e suporta operação em alta temperatura por curto prazo.
4. Baixa folga e alta rigidez
- O eixo de saída é temperado e revenido, e a capacidade de carga radial é aumentada em 20%, o que é adequado para cenários de oscilação de carga pesada.
5. Compatibilidade inteligente
- Interface de encoder opcional ou módulo de freio podem ser usados para atender aos requisitos de controle de malha fechada do sistema servo.
6. Ecológico e economizador de energia
- O design otimizado dos dentes reduz a perda por atrito e a taxa abrangente de eficiência energética é aumentada para mais de 90%.
7. Redundância de segurança
- Dupla função de autotravamento (freio eletromagnético opcional com autotravamento mecânico) para garantir o estacionamento seguro de cargas verticais.
O processo técnico do redutor de engrenagem helicoidal integra as três vantagens principais de materiais de alta resistência, processamento de precisão e design modular. Através de cementação e têmpera, retificação de engrenagens CNC, estrutura de vedação dupla e outros processos inovadores, consegue-se um equilíbrio entre alta precisão, alta confiabilidade e adaptabilidade ambiental. Seu custo de processo é relativamente alto, mas é adequado para cenários industriais com requisitos rígidos de desempenho, como automação, novas energias e equipamentos médicos.
Para ofertas exclusivas e ofertas mais recentes, inscreva-se digiteo seu endereço de e-mail abaixo.
Introdução Precisão, estabilidade e controlabilidade estão se tornando indicadores essenciais nos modernos sistemas de elevação e posicionamento. À medida que as indústrias avançam em direção a fluxos de trabalho mais inteligentes e eficientes, os dispositivos d...
View MoreHoje estamos felizes que ao carregar um contêiner cheio em nossa fábrica, este seja o primeiro contêiner exportado diretamente pelo nosso departamento de vendas. Since 2009, as a root manufacturer of gearbox reducers, our factory has become a reliable supplier for many trad...
View MoreNos sistemas industriais modernos, caixas de engrenagens sem-fim desempenham um papel crucial na obtenção de transmissão de alto torque em espaços compactos. A seleção da caixa de engrenagens sem-fim correta para uma aplicação específica requer um entendimento co...
View Moreestá localizada no centro industrial e comercial da China, perto da via expressa Shanghai-Hangzhou-Ningbo e do Aeroporto Internacional de Xiaoshan, com localização geográfica superior, recursos técnicos e ambiente cultural. Os produtos da empresa são vendidos em todo o país e exportados para Europa, América, Oriente Médio, Sul da Ásia e Austrália. Após anos de rápido desenvolvimento, a empresa se tornou uma empresa de espinha dorsal da "cidade natal dos redutores" de Hangzhou, especializada em pesquisa e desenvolvimento, produção e vendas de Redutores de velocidade de engrenagem helicoidal NRV-VS-F1 .
1. Principais vantagens técnicas do redutor de engrenagem helicoidal NRV-VS-F1
Este produto utiliza um invólucro de liga de alumínio de alta qualidade, que tem as características de ser bonito, leve e nunca enferruja. É amplamente utilizado na indústria leve, indústria química, alimentos, embalagens, máquinas de vidro, cerâmica, farmacêutica e outras indústrias, bem como em diversas linhas de automação de produção, linhas transportadoras, linhas de montagem, etc.
2. Projeto de otimização da eficiência de transmissão
Engrenagem precisa de sem-fim e engrenagem: a tecnologia de retificação de alta precisão é usada para garantir um engrenamento próximo entre o sem-fim e a roda sem-fim, reduzir a perda por atrito e melhorar a eficiência da transmissão (geralmente até 90% ou mais).
Design de baixa folga: otimiza a correspondência de pares de engrenagens, reduz a folga de retorno e é adequado para equipamentos de automação com requisitos de posicionamento de alta precisão.
Tecnologia de lubrificação: lubrificação com graxa de alto desempenho ou banho de óleo é usada para reduzir o aumento da temperatura operacional e prolongar a vida útil.
3. Características de travamento automático e suas aplicações
Função de travamento automático unidirecional: o design especial do ângulo de hélice do sem-fim e da engrenagem permite que o sem-fim acione a roda sem-fim, mas a roda sem-fim não pode acionar reversamente o sem-fim, o que é adequado para cenários anti-reversão (como elevadores, correias transportadoras, etc.).
Seguro e confiável: em caso de falha de energia ou desligamento de emergência, a função de travamento automático pode evitar que a carga deslize e melhorar a segurança do equipamento.
Indústrias aplicáveis: máquinas de embalagem de alimentos, linhas de montagem automatizadas, linhas de produção de vidro, etc., onde é necessário um posicionamento preciso e anti-retração.
4. Competitividade da indústria
Como fabricante de redutor de velocidade de engrenagem helicoidal personalizado NRV-VS-F1 e fornecedor de redutor de velocidade de engrenagem helicoidal NRV-VS-F1 da China, os produtos da Hangzhou Yinhang Reduction Gears Co., Ltd. Eles são especialmente adequados para indústrias com altos requisitos de higiene, como produtos alimentícios e médicos.
Guia típico de aplicação e seleção de redutores de engrenagem helicoidal série NRV-VS-F1 em automação industrial
está localizada no centro industrial e comercial da China, perto da via expressa Shanghai-Hangzhou-Ningbo e do Aeroporto Internacional de Xiaoshan, com localização geográfica superior, recursos técnicos e ambiente cultural. Os produtos da empresa são vendidos em todo o país e exportados para Europa, América, Oriente Médio, Sul da Ásia e Austrália. Após anos de desenvolvimento constante, tornou-se uma empresa de base na "cidade natal dos redutores" de Hangzhou, especializada na produção e fornecimento personalizados de redutores de engrenagem helicoidal NRV-VS-F1.
Esta série de produtos utiliza carcaças de liga de alumínio de alta qualidade, com as vantagens de serem bonitas, leves e nunca enferrujam. É amplamente utilizado na indústria leve, indústria química, alimentos, embalagens, máquinas de vidro, cerâmica, farmacêutica e outras indústrias, bem como em diversas linhas de automação de produção, linhas transportadoras, linhas de montagem, etc.
1. Aplicações típicas do redutor de engrenagem helicoidal NRV-VS-F1
Máquinas para embalar alimentos
Aplicável a máquinas de envase, máquinas de selagem, máquinas de etiquetagem, etc. O invólucro de liga de alumínio atende aos requisitos de higiene de qualidade alimentar, é resistente à corrosão e fácil de limpar.
Linha de produção automatizada
Fornece regulação de velocidade estável em linhas de montagem, correias transportadoras e sistemas de classificação para garantir transmissão precisa e operação com baixo ruído.
Equipamentos de vidro e cerâmica
Usado em máquinas de precisão, como corte e retificação de bordas, as características de travamento automático da engrenagem helicoidal evitam a reversão da carga e melhoram a segurança.
Equipamentos farmacêuticos e químicos
Os materiais resistentes à corrosão são adequados para ambientes úmidos ou químicos, como misturadores, equipamentos de enchimento, etc.
Sistema logístico leve
Obtenha transmissão de energia eficiente em máquinas de classificação e plataformas de elevação, e o design leve reduz a carga do equipamento.
2. Fatores-chave para seleção
Requisitos de carga e torque
Selecione o modelo adequado de acordo com o torque (N·m) exigido pelo equipamento para evitar sobrecarga ou desperdício de energia.
Faixa de taxa de redução
A série NRV-VS-F1 oferece uma variedade de taxas de redução (como 5:1 a 100:1), que precisam atender à velocidade do motor e aos requisitos de saída.
Método de instalação
Instalação em flange de suporte (NRV) ou vertical (NRV-VS) para adaptação a diferentes layouts de espaço.
Adaptabilidade ambiental
A carcaça em liga de alumínio é adequada para ambientes úmidos e empoeirados, e o nível de proteção (como IP65) pode ser personalizado para condições especiais de trabalho.
Eficiência energética e manutenção
A eficiência da transmissão da engrenagem helicoidal é de cerca de 70% ~ 90% e a lubrificação regular é necessária para operação a longo prazo (recomenda-se graxa de qualidade alimentar).
3. Vantagens de personalização de Hangzhou Yinhang
Design flexível: suporta personalização de diâmetros de eixo e tamanhos de flange não padronizados para atender às necessidades de integração de equipamentos especiais.
Certificação global: está em conformidade com os padrões ISO 9001 e alguns modelos passaram pela certificação CE para garantir a conformidade de exportação.
Resposta rápida: contando com a cadeia de suprimentos do Delta do Rio Yangtze, fornecendo um serviço completo desde a seleção até o pós-venda.
