Transmissão de caixas de engrenagens sem fim: entendendo como funcionam e suas aplicações

Transmissão de caixas de engrenagens sem-fim é uma tecnologia fundamental na transmissão de energia mecânica, amplamente utilizada em indústrias que exigem altas taxas de redução em espaços compactos. Ao contrário dos sistemas manuais de engrenagens helicoidais ou de dentes retos, a transmissão de uma caixa de engrenagens helicoidais depende de uma ação deslizante única entre um sem-fim (parafuso) e uma roda sem-fim (engrenagem). Este design permite a transferência de torque em ângulo reto, muitas vezes com um único estágio de redução, ao mesmo tempo que oferece vantagens inerentes, como redução de ruído e capacidade de travamento automático.

Como funciona uma transmissão de caixas de engrenagens sem-fim

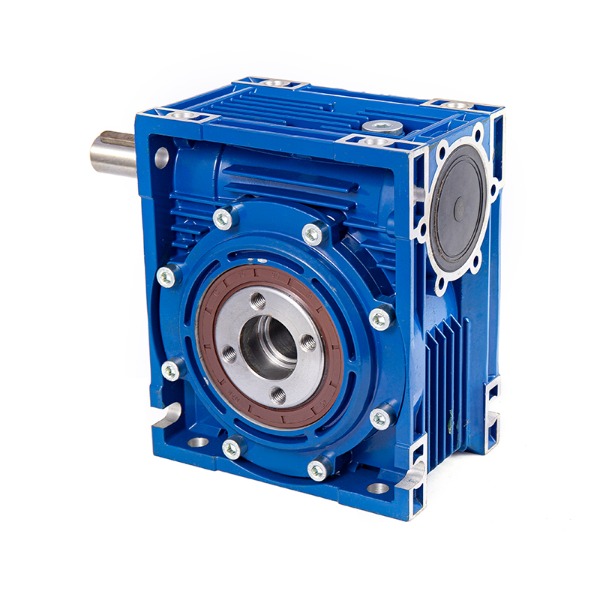

A transmissão de uma caixa de engrenagens sem fim consiste em dois componentes principais: o sem fim de aço temperado (entrada) e a roda sem fim de bronze ou ferro fundido (saída). O sem-fim possui uma ou mais roscas helicoidais que engatam nos dentes da roda. À medida que a rosca sem fim gira, suas roscas empurram os dentes da roda, fazendo com que a roda gire. O eixo do sem-fim é perpendicular ao eixo da roda, criando uma configuração de acionamento de 90 graus.

A principal característica mecânica é que o movimento é transmitido principalmente do semfim para a roda, mas não é facilmente revertido. Isso ocorre porque o ângulo de atrito entre as superfícies deslizantes normalmente excede o ângulo de ataque do sem-fim, criando um efeito de travamento automático. Isso torna a transmissão das caixas de engrenagens sem fim ideal para talhas, elevadores e sistemas de transporte onde a retenção de carga é crítica.

Principais vantagens e limitações

Compreenda os prós e os contras ajuda os engenheiros para selecionar soluções de acionamento. Abaixo está um resumo sucinto:

Principais aplicações da transmissão de caixas de engrenagens sem-fim

Devido à sua forma compacta e altas taxas de redução, os sistemas de transmissão de caixas de engrenagens helicoidais aparecem em vários setores:

• Manuseio de materiais: Transportadores, paletizadores, elevadores de canecas – onde o travamento automático evita movimento reverso não intencional.
• Portões e barreiras automáticas: Portões deslizantes, barreiras de barreira e sistemas de estacionamento beneficiam da acção de travagem.
• Elevação industrial: Talhas elétricas, manuais e leves, macacos e documentos de carga dependentes de propriedade de não reversão.
• Processamento de alimentos: Projetos fechados com carcaças de aço inoxidável com proteção de capacidade de lavagem e operação silenciosa.
• Máquinas de embalagem: Mesas indexadoras, etiquetadoras e enchedoras excluem posicionamento preciso sem servomotores.
• Sistemas de rastreamento solar: Os rastreadores de eixo apenas utilizam caixas de engrenagens helicoidais para resistir ao recuo induzido pelo vento.

Parâmetros de Seleção Técnica

Ao selecionar uma transmissão de caixas de engrenagens sem fim para uma tarefa específica, os projetos devem ser avaliados:

Eficiência e gerenciamento de calor

A ação deslizante em uma transmissão de caixas de engrenagens helicoidais gera mais atrito do que engrenagens de contato giratório. A eficiência depende muito do ângulo de ataque e das especificidades do investimento. Para roscas sem fim de início único (baixo ângulo de ataque), a eficiência pode cair para 50-60% – mas o trabalho automático é mais confiável. Worms multi-start (mais threads) melhoraram a eficiência para 75-85%, mas cuidadosamente ou eliminaram o travamento automático.

Para gerenciar a produção térmica, os fabricantes geralmente projetam caixas com aletas de resfriamento ou integram resfriamento por ventilador para aplicações de serviço contínuo. A seleção adequada do óleo e os intervalos de troca são essenciais, pois o lançamento degradado acelera o desgaste das rodas de bronze.

Melhores práticas de instalação e manutenção

A configuração correta prolonga a vida útil. As principais diretrizes incluem:

Alinhamento: O desalinhamento entre os eixos de entrada e saída causa contato irregular dos dentes e falha prematura.

Ajuste de folga: Alguns projetos de transmissão de caixas de engrenagens sem fim permitem o ajuste da distância central para compensar o desgaste.

Posição de respiração: Instale o respiro no ponto mais alto na orientação final de montagem para evitar vazamento de óleo.

Aproveitamento inicial: Recomenda-se um curto período de amaciamento (2-4 horas com 50% de carga) antes da operação com carga total.

Cronograma de troca de óleo: Primeira troca após 100-200 horas (para caixa de câmbio nova), depois a cada 2.500 horas ou anualmente.

Perguntas frequentes (FAQ)

Q1: A transmissão de uma caixa de engrenagens sem-fim é sempre autotravante?
Não. O travamento automático depende do coeficiente de atrito, do ângulo de ataque e do acabamento superficial. Como regra geral, os sem-fins de início apenas com ângulos de ataque abaixo de 5-6° fornecem travamento automático em condições estáticas. Worms multi-start ou designs de alta eficiência funcionam parcialmente automaticamente. Sempre verifique os dados do fabricante.

Q2: Por que as rodas sem fim são comumente feitas de bronze?
O bronze tem excelentes propriedades anti-gripagem contra aço resistido e pode incorporar pequenos fragmentos sem danos ou vermes. Seu baixo coeficiente de atrito sob condições limite de lubrificação é essencial para o contato deslizante em uma transmissão de caixas de engrenagens sem fim.

Q3: Uma transmissão de caixa de engrenagens sem fim pode ser acionada manualmente?
Em projetos de travamento automático, o retrocesso é impossível ou requer um torque reverso muito alto. Para modelos sem travamento automático, a rotação de reversão manual pode ser possível, mas não recomendada, sem sistemas de freio devido à aceleração descontrolada.

Q4: Qual é a vida útil típica de uma transmissão de caixas de engrenagens helicoidais?
Com lubrificação adequada e dentro das cargas nominais, é comum 15.000 a 25.000 horas de operação antes que ocorra uma perda significativa de eficiência. O desgaste das rodas é o fator limitante usual. A medição periódica da folga ajuda a prever a vida útil restante.

Q5: Como posso aumentar a eficiência de uma transmissão helicoidal existente?
Mude para um transporte sintético de polialfaolefina (PAO) ou poliglicol projetado para engrenagens helicoidais. Verifique se o nível do óleo está correto. Reduza a velocidade de entrada, se possível. No entanto, observa-se que a maior eficiência geralmente reduz a capacidade de trabalho automático.
