No mundo da transmissão mecânica de potência, poucos dispositivos oferecem a mesma combinação de simplicidade, compacidade e multiplicação de torque que um redutor de velocidade de engrenagem helicoidal . Quer você seja um estudante de engenharia, um técnico de manutenção ou um hobby que está construindo sua primeira máquina automatizada, compreender esse componente essencial o ajudará a tomar melhores decisões de projeto e aquisição.

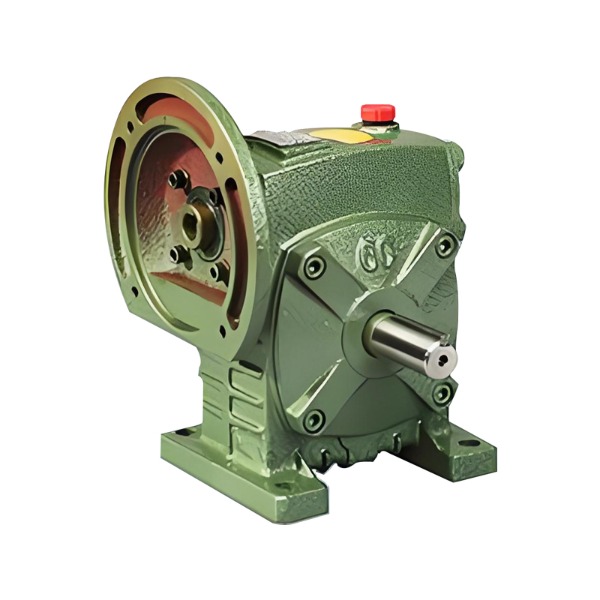

Um redutor de velocidade de engrenagem helicoidal é um dispositivo mecânico que reduz a velocidade de rotação enquanto aumenta o torque. É composto por dois elementos principais: um sem-fim (que se parece com um parafuso) e uma roda sem-fim (uma engrenagem com dentes helicoidais). O verme é o componente condutor; a roda sem-fim é o componente acionado.
Ao contrário dos trens de engrenagens convencionais, onde os eixos são paralelos, um redutor de velocidade de engrenagem helicoidal normalmente transmite movimento entre eixos perpendiculares e sem interseção. Esta configuração em ângulo reto economiza espaço e permite projetos de máquinas compactos.
O princípio de funcionamento é aparentemente simples. À medida que o sem-fim gira, suas roscas helicoidais empurram os dentes da roda sem-fim. Como a rosca do sem-fim é essencialmente um plano contínuo e inclinado enrolado em um cilindro, cada rotação completa do sem-fim avança a roda do sem-fim em apenas um dente (ou uma fração de dente).
Esta geometria cria uma alta taxa de redução em um único estágio. Por exemplo, se o sem-fim tiver uma partida única (uma rosca contínua), uma volta completa do sem-fim moverá a roda do sem-fim em um dente. Se a roda tiver 50 dentes, o eixo de saída gira a 1/50 da velocidade de entrada.
Principais comportamentos mecânicos:
Importante: Nem todas as unidades worm são autotravantes. A condição de travamento automático depende do ângulo de ataque e do coeficiente de atrito. Uma regra prática: um ângulo de ataque abaixo de cerca de 5–6 graus geralmente proporciona um comportamento de travamento automático.
Compreender as peças ajuda na solução de problemas e na seleção. Abaixo está uma análise simples:
| Component | Função |
|---|---|
| Verme (entrada) | Eixo de aço temperado com roscas helicoidais; conecta ao motor. |
| Roda sem-fim (saída) | Uma engrenagem de bronze ou latão que engata na minhoca; reduz a velocidade e aumenta o torque. |
| Habitação | Envolve o conjunto de engrenagens, retém lubrificante e mantém o alinhamento do eixo. |
| Rolamentos | Apoie os eixos de entrada e saída, reduzindo o atrito e o desgaste. |
| Vedações e juntas | Evite vazamento de lubrificante e mantenha os contaminantes afastados. |
| Sistema de lubrificação | Geralmente banho de óleo ou circulação forçada; essencial para dissipação de calor. |
A escolha dos materiais é deliberada: o sem-fim é feito de aço duro, enquanto a roda é de bronze mais macio. Este emparelhamento de materiais diferentes reduz o desgaste e permite que a roda mais macia se adapte ligeiramente ao sem-fim, melhorando a área de contato e a distribuição de carga.
Uma das características definidoras de um redutor de velocidade com engrenagem helicoidal é a capacidade de atingir altas taxas de redução em um espaço compacto. As unidades de estágio único geralmente oferecem proporções de 5:1 a 100:1. Unidades de dois estágios podem exceder 1000:1.
No entanto, esta elevada redução acarreta uma compensação: eficiência. Como o sem-fim desliza contra a roda em vez de rolar, as perdas por atrito são significativas. As faixas de eficiência típicas são:
Para efeito de comparação, um redutor de engrenagem reta com relação semelhante pode atingir 95% de eficiência, mas não oferecerá travamento automático ou o mesmo layout compacto em ângulo reto.
Engenheiros e projetistas escolhem redutores de velocidade com engrenagem helicoidal para obter vários benefícios tangíveis:
Alta redução em um único estágio
Outros tipos de engrenagens geralmente precisam de dois ou três estágios para corresponder à redução de um estágio sem-fim. Isso reduz o número de peças, o tempo de montagem e o tamanho geral do equipamento.
Transmissão de potência em ângulo reto
Quando um motor deve ser montado perpendicularmente ao eixo acionado, um redutor de velocidade com engrenagem helicoidal resolve o problema de layout sem engrenagens cônicas adicionais ou suportes complexos.
Capacidade de travamento automático
Em aplicações de elevação (por exemplo, elevadores, macacos, transportadores inclinados), o recurso de travamento automático evita a rotação reversa quando a energia é removida. Isso atua como um freio mecânico, aumentando a segurança.
Operação silenciosa e suave
O engate deslizante contínuo produz menos vibração e ruído em comparação com alguns outros tipos de engrenagens, especialmente em velocidades moderadas.
Tolerância de sobrecarga
Pequenos desalinhamentos ou sobrecargas momentâneas são mais bem tolerados porque o material da roda sem-fim (bronze) pode deformar-se elasticamente sem falhar.
Nenhuma tecnologia é perfeita. Um redutor de velocidade com engrenagem helicoidal possui diversas restrições que devem ser levadas em consideração no projeto do sistema.
Menor eficiência
Como mencionado, o atrito reduz a eficiência, especialmente em relações mais elevadas. Isso significa que mais energia é perdida na forma de calor, o que pode exigir resfriamento adicional em aplicações de serviço contínuo.
Geração de calor
O calor excessivo degrada o lubrificante e pode danificar as vedações ou causar expansão térmica dos componentes. Os engenheiros devem calcular os limites de potência térmica, não apenas os limites de torque mecânico.
Velocidade de entrada limitada
Altas velocidades de entrada (acima de 3.000–4.000 rpm) podem causar superaquecimento e desgaste rápido. Os redutores sem-fim são mais adequados para velocidades de entrada moderadas de motores CA, servomotores ou motores hidráulicos.
Reação
Embora os acionamentos sem-fim possam ser fabricados com folga baixa (classes de precisão), as unidades comerciais padrão têm folga maior do que as caixas de engrenagens de dentes retos ou planetárias de alta qualidade. Isso é importante para aplicações de posicionamento preciso, como mesas rotativas CNC.
Você encontra redutores de velocidade com engrenagem helicoidal em muitas máquinas industriais e de uso diário. Abaixo estão exemplos comuns agrupados por função.
| Área de Aplicação | Caso de uso típico |
|---|---|
| Manuseio de materiais | Acionamentos por correia transportadora, paletizadores, mesas elevatórias |
| Automotivo | Vidros elétricos, ajustadores de assento, sistemas de direção |
| Máquinas industriais | Misturadores, agitadores, mesas indexadoras, equipamentos de embalagem |
| Equipamento de elevação | Talhas, guinchos, macacos, elevadores tipo tesoura |
| Agricultura | Trados de grãos, misturadores de ração, sistemas de irrigação |
| Portões e barreiras | Portões de lança, portões de correr, barreiras de estacionamento |
Em cada um destes exemplos, o principal requisito é normalmente um binário elevado a baixa velocidade, por vezes com um requisito de autotravamento ou restrições de espaço.
Escolher a unidade certa para sua máquina envolve mais do que apenas relação e torque. Siga esta sequência lógica:
Passo 1 – Definir requisitos de entrada e saída
Passo 2 – Determinar o fator de serviço
Com base no tipo de carga (uniforme, choque moderado, choque pesado) e horas diárias de operação. Multiplique o torque necessário pelo fator de serviço para obter o torque de projeto.
Passo 3 – Verifique a proporção
Divida a velocidade de entrada pela velocidade de saída. Selecione a proporção padrão mais próxima disponível.
Passo 4 – Verifique a capacidade térmica
Certifique-se de que o redutor possa dissipar o calor sem exceder o aumento de temperatura permitido. Caso contrário, considere uma unidade maior, refrigeração externa ou lubrificação forçada.
Passo 5 – Confirme a orientação de montagem
Os redutores sem-fim são frequentemente preenchidos com óleo até um nível específico. A montagem invertida ou em um ângulo fora do padrão pode exigir modificações especiais na lubrificação.
Passo 6 – Verifique o requisito de travamento automático
Se a prevenção contra retrocesso for crítica, confirme com o fabricante se o ângulo de avanço selecionado e a condição de atrito garantem o travamento automático sob sua carga e temperatura operacional.
A lubrificação adequada é o fator mais importante para a longevidade de um redutor de velocidade de engrenagem helicoidal. O contato deslizante gera calor e tensão de cisalhamento que os óleos de engrenagem comuns podem não suportar.
Guia de seleção de lubrificantes:
Lista de verificação de manutenção:
Os sinais de problema incluem: calor excessivo da carcaça (acima de 200°F / 93°C), aumento da vibração ou cheiro escuro e queimado do lubrificante.
Q1: Um redutor de velocidade de engrenagem helicoidal é reversível?
R: Normalmente não. A maioria das unidades padrão não pode ser acionada para trás devido ao travamento automático. Projetos especiais de baixo atrito (por exemplo, com rolamentos de rolos no sem-fim) podem ser reversíveis, mas são menos comuns.
Q2: Por que as rodas sem-fim são feitas de bronze?
R: O bronze tem excelentes propriedades anti-gripagem contra aço endurecido, além de boa conformabilidade e resistência à corrosão. Bronze de alumínio ou bronze fosforoso são escolhas típicas.
Q3: Posso usar um redutor de velocidade de engrenagem helicoidal para serviço contínuo?
R: Sim, mas você deve calcular a classificação térmica. Para operação 24 horas por dia, 7 dias por semana, escolha um tamanho de chassi maior do que o sugerido pelo cálculo de torque puramente mecânico ou adicione resfriamento forçado.
Q4: Qual é a diferença entre um redutor sem-fim e um redutor planetário?
R: Um redutor planetário oferece maior eficiência e menor folga, mas não possui travamento automático e geralmente é mais caro para altas taxas de redução. Um redutor sem-fim é mais simples, autotravante e mais compacto para aplicações em ângulo reto.
Um redutor de velocidade com engrenagem helicoidal é uma solução robusta, compacta e versátil para reduzir a velocidade e ao mesmo tempo multiplicar o torque, especialmente quando você precisa de um layout em ângulo reto ou proteção passiva contra recuo. Embora sua eficiência seja menor do que alguns outros tipos de engrenagens, as vantagens da alta redução de estágio único, operação silenciosa e travamento automático inerente tornam-na indispensável em indústrias que vão desde manuseio de materiais até sistemas automotivos.
Ao selecionar uma unidade, concentre-se em três fatores críticos: taxa de redução, capacidade térmica e tipo de lubrificação. Com seleção e manutenção adequadas, um redutor de velocidade de engrenagem helicoidal de qualidade fornecerá anos de serviço confiável.
