Nos sistemas industriais modernos, a transmissão mecânica desempenha um papel crucial para garantir operações estáveis e eficientes. Entre vários dispositivos de transmissão, o redutor de engrenagem helicoidal – também conhecido como redutor de velocidade de engrenagem helicoidal — tornou-se amplamente adotado devido à sua capacidade de fornecer alto torque em baixas velocidades, mantendo uma estrutura compacta. Este dispositivo combina um sem-fim (semelhante a um parafuso) e uma roda sem-fim (semelhante a uma engrenagem), criando um método de engate exclusivo que permite uma redução significativa da velocidade e uma transferência de potência suave.

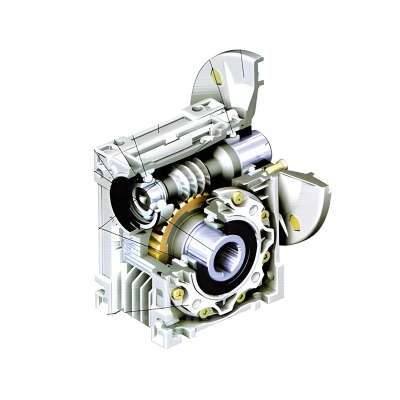

Um redutor de engrenagem helicoidal é um tipo de dispositivo mecânico de redução de velocidade que usa um sem-fim (um eixo semelhante a um parafuso) e uma roda sem-fim para transmitir energia. O sem-fim engrena com a roda em um ângulo reto, permitindo que o movimento rotacional seja desacelerado enquanto o torque é aumentado significativamente. Este método exclusivo de engrenamento torna os redutores de engrenagem helicoidal especialmente úteis em situações que exigem design compacto, saída de baixa velocidade e alta transferência de torque.
Ao contrário de outros tipos de redutores de engrenagem, os redutores de velocidade com engrenagem helicoidal são bem conhecidos por suas propriedades de travamento automático, o que significa que em certos projetos, o sem-fim pode acionar a roda, mas a roda não pode acionar o sem-fim. Esta característica é altamente benéfica em aplicações como sistemas de elevação, elevação e transporte, onde o movimento reverso não intencional deve ser evitado.
Quando comparados com outras tecnologias de redução de engrenagens, os redutores de engrenagem helicoidal se destacam pela simplicidade de estrutura e versatilidade de uso. Eles são amplamente aplicados em equipamentos de automação, sistemas de manuseio de materiais, máquinas agrícolas e dispositivos de elevação para serviços pesados, graças à sua confiabilidade e formato compacto.
| Tipo de Redutor | Método de transmissão | Aplicativos comuns | Principais recursos |
|---|---|---|---|
| Redutor de engrenagem helicoidal | Roda de minhoca | Elevação, transportadores, máquinas industriais | Alto torque, baixa velocidade e design compacto |
| Redutor de engrenagem helicoidal | Engrenagens helicoidais | Equipamentos elétricos, máquinas em geral | Alta eficiência, baixo ruído |
| Redutor de engrenagem planetária | Sistema de engrenagens planetárias | Robótica, equipamentos de precisão | Alta precisão, tamanho pequeno |
O redutor de engrenagem helicoidal e sua variante, o redutor de velocidade de engrenagem helicoidal, tornaram-se indispensáveis em uma ampla gama de indústrias. Sua capacidade de combinar estrutura compacta com alto torque os torna ideais para tarefas que exigem confiabilidade e eficiência. De transportadores a dispositivos de elevação, os redutores de engrenagem helicoidal atendem a vários setores onde a estabilidade mecânica é uma prioridade máxima.
Um dos usos mais comuns é em sistemas de transporte e manuseio de materiais, onde o movimento suave e contínuo é essencial. O design compacto permite que estes redutores caibam em espaços limitados, enquanto as suas características de torque garantem um transporte estável de mercadorias sem deslizamentos.
Em máquinas agrícolas, os redutores de engrenagem helicoidal são empregados para gerenciar tarefas como cultivo do solo, processamento de sementes e transporte de colheitas. Sua durabilidade ajuda o equipamento a resistir a ambientes externos agressivos, incluindo poeira e lama.
Eles também são cruciais em equipamentos de automação, onde é necessário um controle preciso do movimento. Quer sejam integrados em braços robóticos ou em sistemas de fabricação, os redutores de velocidade com engrenagem helicoidal permitem o posicionamento exato com o mínimo de ruído.
Para aplicações de elevação e elevação, os redutores de engrenagem helicoidal desempenham um papel crítico em termos de segurança. Sua propriedade de travamento automático evita o movimento reverso, garantindo que cargas pesadas permaneçam seguras mesmo se o motor parar inesperadamente.
| Cenário de Aplicação | Tipo de redutor recomendado | Principais considerações |
|---|---|---|
| Sistemas transportadores | Redutor de velocidade de engrenagem helicoidal | Operação contínua, estabilidade |
| Máquinas Agrícolas | Redutor compacto de engrenagem helicoidal | Durabilidade à prova de poeira e lama |
| Equipamentos de automação | Motor de engrenagem helicoidal | Controle de precisão, baixo ruído |
| Elevação e Içamento | Redutor de engrenagem helicoidal de alto torque | Segurança de carga, segurança de travamento automático |
O uso generalizado do redutor de engrenagem helicoidal e do redutor de velocidade de engrenagem helicoidal não se deve apenas à sua versatilidade, mas também às suas vantagens técnicas distintas. Esses dispositivos oferecem um equilíbrio entre compactação, potência e confiabilidade, tornando-os essenciais em diversas aplicações industriais.
Um dos benefícios mais significativos dos redutores de engrenagem helicoidal é sua capacidade de fornecer alta saída de torque mesmo em baixas velocidades. Este é um recurso crucial em aplicações como içamento pesado e transportadores, onde é necessária força estável para mover ou segurar cargas. Ao converter velocidade em torque, o sistema de engrenagem helicoidal garante um movimento suave e poderoso, sem solavancos repentinos ou instabilidade.
O design do redutor de engrenagem helicoidal em ângulo reto permite uma transmissão de energia eficaz em espaços apertados. Ao contrário dos redutores de eixo paralelo, os redutores de velocidade com engrenagem helicoidal permitem que os engenheiros projetem layouts de máquinas compactos sem sacrificar o desempenho. Isto é especialmente valioso em sistemas de automação e transportadores, onde a eficiência do espaço impacta diretamente a produtividade.
O controle de ruído é outra vantagem da tecnologia de engrenagem helicoidal. Devido ao contato deslizante entre o sem-fim e a roda sem-fim, a transmissão produz menos vibração e níveis de ruído mais baixos em comparação com outros tipos de redutores. Para indústrias como robótica, processamento de alimentos ou automação de laboratórios, onde a operação silenciosa é um requisito, esse recurso se torna uma vantagem fundamental.
Muitos redutores de engrenagem helicoidal possuem um mecanismo de travamento automático, evitando o retrocesso da roda helicoidal. Isso adiciona uma camada de segurança em aplicações de elevação e elevação, onde o movimento reverso pode representar um risco.
Embora os redutores de engrenagem helicoidal geralmente tenham menor eficiência do que os redutores de engrenagem helicoidal devido ao atrito deslizante, os avanços nos materiais, métodos de lubrificação e fabricação de precisão melhoraram seu desempenho. Para certas aplicações, a relação eficiência/segurança ainda os torna a escolha mais adequada.
Embora os redutores de engrenagem helicoidal e os redutores de velocidade de engrenagem helicoidal sejam duráveis e confiáveis, seu desempenho e vida útil dependem muito da operação e manutenção adequadas. O uso incorreto ou negligência pode causar desgaste prematuro, superaquecimento ou até mesmo falha mecânica. Para maximizar a eficiência e a longevidade, vários cuidados devem ser sempre seguidos.
A lubrificação é o fator mais crítico para manter o bom funcionamento. A rosca sem-fim e a roda sem-fim funcionam por meio de contato deslizante, que gera atrito e calor. Usar o óleo de engrenagem correto reduz o desgaste e garante um desempenho estável. O óleo deve ser substituído periodicamente para evitar contaminação por poeira, umidade ou partículas metálicas.
O alinhamento incorreto durante a instalação pode causar desgaste irregular e aumento de ruído. A montagem deve ser feita em uma base estável e livre de vibrações, e os acoplamentos devem ser verificados quanto a desalinhamento. O uso de montagem em flange ou acoplamento direto pode ajudar a melhorar a precisão.
Cada redutor de velocidade com engrenagem helicoidal possui uma capacidade nominal de torque. Operar consistentemente acima deste limite acelera o desgaste e pode danificar o sem-fim ou a roda. O monitoramento dos níveis de carga e a integração de sistemas de proteção contra sobrecarga garantem uma operação segura.
Como o movimento deslizante gera calor, a operação prolongada em altas velocidades ou cargas pesadas pode aumentar significativamente a temperatura. Ventilação adequada, dispositivos de resfriamento ou dissipadores de calor devem ser considerados em aplicações de alto desempenho.
A detecção precoce de problemas como ruído anormal, vibração ou vazamento de óleo pode evitar tempos de inatividade dispendiosos. As inspeções programadas ajudam a identificar problemas antes que eles se agravem.
| Tarefa de Manutenção | Intervalo recomendado | Notas principais |
|---|---|---|
| Substituição de lubrificante | A cada 1000 horas de operação | Use óleo de engrenagem especializado; evitar contaminação |
| Inspeção de vedação | Trimestralmente | Evite vazamento de óleo, mantenha a eficiência |
| Monitoramento de carga | Contínuo | Certifique-se de que o torque permaneça dentro da capacidade nominal |
| Verificação de ruído e vibração | A cada 6 meses | Detecte desalinhamento ou desgaste precocemente |
| Monitoramento de temperatura | Durante a operação | Evite o superaquecimento e prolongue a vida útil |
Selecionar o redutor de engrenagem helicoidal ou o redutor de velocidade de engrenagem helicoidal correto é uma etapa crítica para garantir que as máquinas operem com eficiência e segurança. Como cada aplicação industrial possui requisitos únicos, o redutor deve ser cuidadosamente adaptado à carga, velocidade e condições ambientais do equipamento.
O primeiro passo é determinar a demanda de torque da máquina. Para equipamentos de elevação ou serviço pesado, é necessário um redutor de engrenagem helicoidal de alto torque. O subdimensionamento do redutor causará desgaste prematuro, enquanto o superdimensionamento pode levar a custos desnecessários.
A taxa de redução define o quanto a velocidade de entrada é reduzida na saída. Os redutores de velocidade com engrenagem helicoidal oferecem uma ampla gama de relações, normalmente de 5:1 a 100:1, tornando-os adequados para transportadores, sistemas de automação e equipamentos de controle preciso.
A escolha da instalação depende do layout da máquina. As opções incluem montagem em base, montagem em flange e acoplamento direto. Para sistemas de automação compactos, a montagem em flange geralmente proporciona maior precisão e eficiência de espaço.
Para aplicações em laboratórios, processamento de alimentos ou robótica, os motores de engrenagem helicoidal de baixo ruído são essenciais. Em ambientes externos, como na agricultura, são preferidos designs à prova de poeira e lama para garantir uma longa vida útil.
Algumas configurações industriais exigem dimensões de eixo, materiais de alojamento ou vedações especiais. Configurações personalizadas devem ser consideradas quando os modelos padrão não atendem totalmente às demandas operacionais.
| Parâmetro | Faixa Típica | Principais fatores de influência |
|---|---|---|
| Torque de saída (Nm) | 50 – 5000 | Carga do equipamento e ciclo de trabalho |
| Taxa de redução | 5:1 – 100:1 | Ajuste de velocidade necessário |
| Método de montagem | Base, flange, montagem direta | Restrições de espaço e necessidades de precisão |
| Nível de ruído | < 65 dB | Requisitos do ambiente de aplicação |
| Vida útil | 10.000 horas (com cuidado) | Lubrificação, condições de carga, resfriamento |
O cenário industrial está evoluindo rapidamente e o papel dos redutores de engrenagem helicoidal continua a se expandir em resposta às novas demandas tecnológicas. Embora esses dispositivos já estejam bem estabelecidos por seu alto torque e design compacto, espera-se que desenvolvimentos futuros aumentem sua eficiência, adaptabilidade e longevidade. Várias tendências importantes estão moldando a próxima geração de redutores de velocidade com engrenagem helicoidal.
Tradicionalmente, os redutores de engrenagem helicoidal têm sido considerados menos eficientes do que as alternativas helicoidais ou planetárias devido ao atrito de deslizamento. No entanto, os avanços na geometria das engrenagens, no acabamento superficial e na tecnologia de lubrificação estão ajudando a minimizar as perdas de energia. Ao otimizar os perfis dos dentes e reduzir a resistência ao atrito, os fabricantes estão alcançando maior eficiência dos redutores de engrenagem helicoidal, tornando-os mais atraentes para indústrias que se preocupam com a energia.
À medida que as indústrias adotam a transformação digital, os redutores inteligentes de engrenagens helicoidais com sensores integrados estão se tornando uma possibilidade. Esses sensores monitoram parâmetros como temperatura, vibração e carga em tempo real, transmitindo dados para sistemas de manutenção preditiva. Esse monitoramento inteligente reduz o tempo de inatividade inesperado e garante uma operação segura, especialmente em aplicações de automação e elevação pesada.
O uso de materiais inovadores também está impulsionando o futuro dos redutores de engrenagem helicoidal. Ligas especializadas, carcaças compostas e revestimentos resistentes ao desgaste ajudam a aumentar a durabilidade e reduzir a frequência de manutenção. Materiais leves estão sendo explorados para máquinas compactas, sem comprometer a resistência.
A redução do ruído continua a ser uma prioridade, especialmente para indústrias como a robótica, laboratórios e equipamentos médicos. Espera-se que novas abordagens de engenharia para melhorar a redução de ruído do redutor de engrenagem helicoidal proporcionem uma operação mais silenciosa, mantendo o desempenho do torque.
Os futuros redutores de velocidade de engrenagem helicoidal provavelmente apresentarão designs mais modulares, permitindo aos usuários personalizar relações, métodos de montagem e materiais de alojamento. Essa flexibilidade garante compatibilidade com uma ampla gama de aplicações e indústrias.
O redutor de engrenagem helicoidal e sua variante, o redutor de velocidade de engrenagem helicoidal, continuam sendo componentes indispensáveis nas máquinas industriais modernas. Sua capacidade de fornecer alto torque, estrutura compacta, baixo ruído e recursos de segurança confiáveis garante que eles desempenhem um papel crítico em aplicações que vão desde transportadores e equipamentos agrícolas até sistemas de automação e dispositivos de elevação pesada.
Ao mesmo tempo, esses dispositivos exigem atenção cuidadosa à precisão da instalação, ao gerenciamento da lubrificação, ao monitoramento da carga e à manutenção regular. Seguindo as precauções recomendadas, os operadores podem prolongar significativamente a vida útil do equipamento, reduzir o tempo de inatividade e maximizar a eficiência geral.
